pcb常见不良原因及分析
2022年3月29日

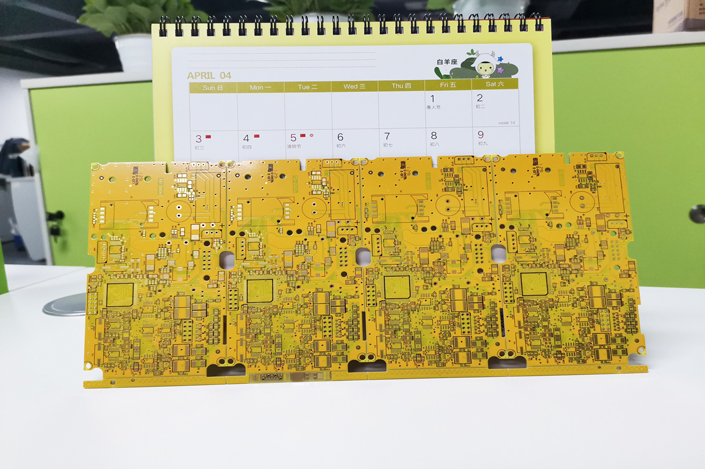

在PCB的生产工序中,有很多需要注意的细节,一不小心,PCB板就会出现各种问题,导致PCB的质量问题会层出不穷,下面深圳勤基电子收集了pcb常见不良原因,给大家分析分析。
1、PCB板在使用中经常发生分层不良原因:
(1)电路板生产厂家的材料或工艺问题;
(2)pcb设计选材和铜面分布不佳;
(3)电路板保存时间过长,超过了保存期,PCB板受潮;
(4)线路板包装或保存不当,受潮。
优化方案:选择良好的包装,使用恒温恒湿设备进行储藏。做好PCB的出厂可靠性试验,比如:PCB可靠性试验中的热应力测试试验,负责的pcb生产厂家是把5次以上不分层作为标准,在样品阶段和量产的每个周期都会进行确认,而一般的厂商可能只要求2次,而且几个月才会确认一次。
还有模拟贴装的IR测试也可以更多地防止不良品流出,这一般是优秀的PCB厂所必备的流程。
另外还有一点就是PCB板材Tg要选择在145℃以上,这样是比较安全的,深圳勤基电子在选用的生益,建滔板材基本都符合这个特点。
2、PCB板的焊锡性不良原因:放置的时间过长、导致板子吸湿,版面遭到了污染或者氧化,黑镍出现异常,防焊SCUM(阴影,防焊上PAD。
解决措施:选购时要严格关注pcb生产厂家的质量控制计划和对检修制定的标准。比如说黑镍,这个需要看电路板生产厂家有没有化金外发,化金线药水浓度是不是稳定,分析频率是不是足够,是不是设置了定期的剥金试验和磷含量测试来检测,内部焊锡性试验是不是有良好执行等。
3、PCB板弯板翘原因:电路板厂家选材不合理,重工掌控不良,贮藏不当,操作流水线异常,各层铜面积差异明显,折断孔制作不够牢固等。
优化方案:把薄板用木浆板加压后再包装出货,以免以后变形,必要时加夹具在贴片上以防止器件过重压弯板子。PCB在包装前需要模拟贴装IR条件进行试验,以免出现过炉后板弯的不良现象。
4、PCB板阻抗不良原因:PCB批次之间的阻抗差异性比较大。
优化方案:要求线路板供应商送货时附上批次测试报告和阻抗条,必要的时候要其提供板内线径和板边线径的比较数据。
5、防焊起泡/脱落原因:防焊油墨选用有差异,PCB板防焊过程有异常,重工或贴片温度过高引起。
优化方案:PCB供应商要制定PCB板的可靠性测试要求,在不同生产流程中加以控制。
为了PCB能完完整整的送达用户手中,在电路板制作成型后,检测试验就成为必不可少的一个环节了。
